NKJ961Y整體開關型電動真空截止閥的作用
點擊次數：82 發布時間：2021-1-17
NKJ961Y整體開關型電動真空截止閥 整體開關型電動真空截止閥 電動真空截止閥 整體開關型真空截止閥 真空截止閥 整體開關型截止閥 不銹鋼電動真空截止閥 防腐電動真空截止閥 高壓電動真空截止閥 手動真空截止閥 碳鋼真空截止閥 整體開關型電動真空截止閥特點
NKJ961Y整體開關型電動真空截止閥產品說明：
適用于公稱壓力PN4.0～10.0Mpa，工作溫度≤200℃的火力電站回水冷凝系統管道上，切斷或接通中的介質。適用介質為：水、蒸汽等。密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。結構簡單、緊湊、檢修方便，使用壽命長。閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣*隔離，具有很好的系統氣密性。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
1、真空截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便，使用壽命長。
4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣*隔離，具有很好的系統氣密性。
5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
6、該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
本實用新型公開了一種真空隔離閥，包括閥體、閥蓋、閥芯、閥桿，閥桿外還包覆有一個波紋管，波紋管兩端分別與閥蓋和閥芯密封連接；閥桿與閥蓋之間設置機械密封；閥體與閥蓋之間采用固定連接；閥柱和限位板與管道均采用固定連接；本裝置設計緊湊，結構合理，采用焊接的固定連接方式，可以提高整體裝置的剛性，且長期使用不會導致失真空；本裝置在閥蓋和閥芯之間采用波紋管，通過波紋管可以有效保證閥芯與閥蓋之間的密封，而且當通過閥桿打開閥芯時，根據波紋管的特性，通過彈性可以保證順利打開；本裝置在波紋管在與閥蓋和閥芯連接時，采用先螺紋后焊接的方式，可以大大提高其密封性；結構簡單，制造成本經濟，對操作者難度較低，適用于大規模普及。

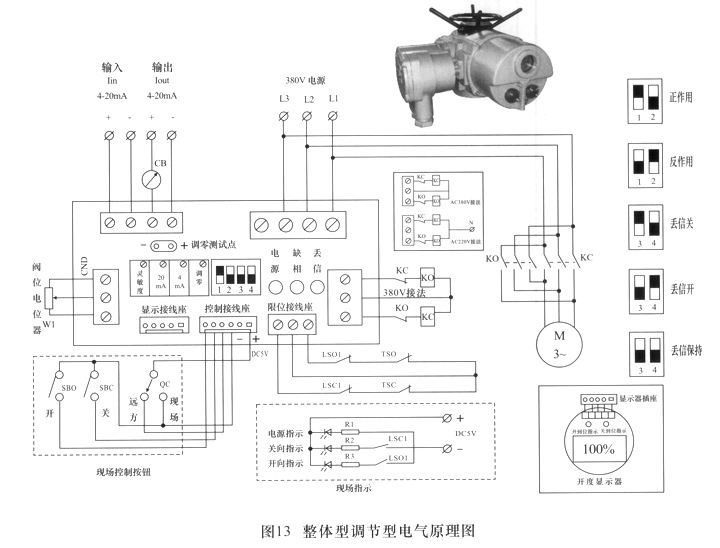

整體開關型設有遠程控制模塊，遠程帶點動或聯動操作，輸出4-20mA電流反饋信號，不需配套的電控箱/柜集中控制，現場按鈕現場控制，遠程有DCS或PLC集中控制，同時輸出相應的4-20mA反饋信號, 可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能
1在關閉位置，閥體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。 2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。 3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。 4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。 B、關閉過程 1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。 2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90°。 3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。 4手輪轉動的后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到*密封。
工作環境和主要技術參數
電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
工作環境：
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
三、結構
主要由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手－電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。
產品結構特點：
1.產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2.設計了真空密封結構填料室，隔離真空可靠。
3.閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。
4.法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
主要性能規范
| 產品類型 Product type | 殼體強度試驗/MPa Sheli strangth test | 上密封試驗/MPa Back seal test | 密封試驗/MPa Seal test | 適用介質 Applicable medium | 適用溫度/℃ Applicable temperature |
| NKJ961H-40 | 6.O | 4.4 | 4.4 | 水、蒸汽、空氣 Water、Steam、Air | ≤425 |
| NKJ961H-64 | 96 | 7.O | 7.O | ||
| NKJ961H-100 | 15.O | 11.0 | 11.O | ||
| NKJ961Y-40l | 6.O | 4.4 | 4.4 | 水、蒸汽、空氣 Water、Steam、Air | ≤550 |
| NKJ961Y-64l | 9.6 | 7.0 | 7.O | ||
| NKJ961Y-1OOI | 15.O | 11.O | 11.O |
安裝后可以鋪設草坪，和周邊環境友好相處。一體化預制泵為解決城市雨水收集和排澇以及城鎮污水提升而設計的。這么好的產品，生活小區不用它都說不過去了。冷鍍鋅漆和均是鋅含量較高的防腐產品，而且兩者的防腐性能也是，憑著自身的產品性能優勢逐漸發展成為當今市場上主流的工業防腐產品，那么這兩者有哪些相似點和不同點的，接下來就跟著小編一起了解一下兩者的異同點。
真空截止閥主要零件的材料說明：
閥體
25、WCB
Cr5Mo
閥蓋
25、WCB
Cr5Mo
支架
25、WCB
Cr5Mo
閥瓣
2Cr13、WCB
Cr5Mo
閥桿
2Cr13
38CrMoAL、25Cr2MoV
閥座
25、304
304
密封環
膨脹柔性石墨
填料
膨脹柔性石墨
閥桿螺母
ZCuA110Fe3
