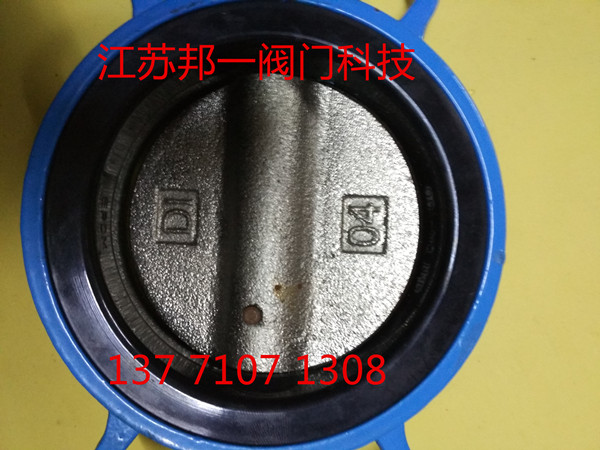

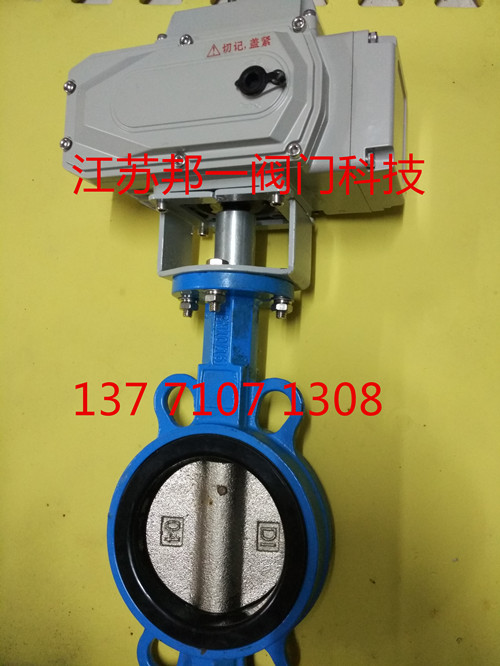

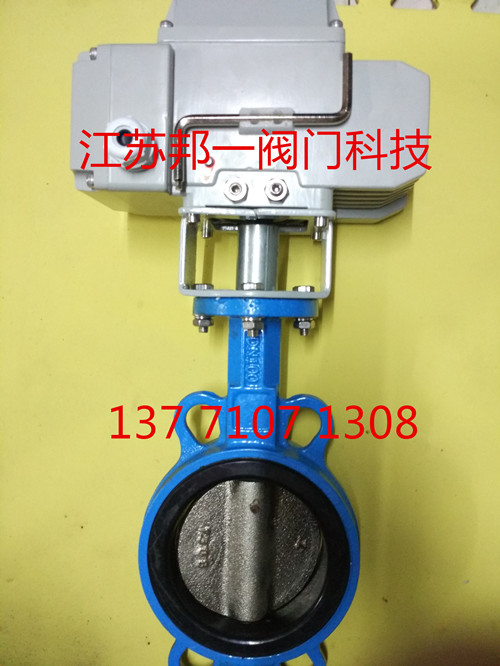

電動對夾蝶閥 電動蝶閥 電動襯膠蝶閥 電動軟密封蝶閥 D971X-16Q 本閥于控制非腐蝕性或酸堿等強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
D971(半襯)、D971Fs(全襯)電動對夾襯氟塑料蝶閥介紹
設計與制造：GB12238
結構長度：GB12221
法蘭連接尺寸：GB4216、JB78、JB79
一、D971(半襯)、D971Fs(全襯)電動對夾襯氟塑料蝶閥用途
本閥于控制非腐蝕性或酸堿等強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6
二、D971(半襯)、D971Fs(全襯)電動對夾襯氟塑料蝶閥測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
三、D971(半襯)、D971Fs(全襯)電動對夾襯氟塑料蝶閥材料
上閥體：鑄鐵、碳鋼、不銹鋼 下閥體：鑄鐵、碳鋼、不銹鋼 蝶板：不銹鋼、碳鋼*包覆氟塑料
蝶板軸：不銹鋼 閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si
O型圈：Viton 氣動裝置：組合件
部件列表：1、閥體2、蝶圈3、蝶板4、四氟圈5、電動裝置
公稱通徑 | L | D | D1 | D2 | n-Фd | f | A | B | |
DN | NPS | 1.0 | 1.0 | 1.0 | 1.0 | ||||
40 | 11/2 | 43 | 150 | 110 | 88 | 4-18 | 3 | 162 | 187 |
50 | 2 | 43 | 165 | 125 | 93 | 4-18 | 3 | 162 | 187 |
65 | 21/2 | 46 | 185 | 145 | 106 | 4-18 | 3 | 162 | 187 |
80 | 3 | 46 | 200 | 160 | 123 | 4-18 | 3 | 162 | 187 |
100 | 4 | 52 | 220 | 180 | 150 | 8-18 | 3 | 162 | 187 |
125 | 5 | 56 | 250 | 210 | 172 | 8-18 | 3 | 162 | 187 |
150 | 6 | 56 | 285 | 240 | 198 | 8-23 | 3 | 409 | 513 |
200 | 8 | 60 | 340 | 295 | 252 | 8-23 | 3 | 409 | 513 |
250 | 10 | 68 | 395 | 350 | 320 | 12-23 | 3 | 409 | 513 |
300 | 12 | 78 | 445 | 400 | 368 | 12-23 | 4 | 409 | 513 |
350 | 14 | 78 | 505 | 460 | 428 | 16-23 | 4 | 409 | 513 |
400 | 16 | 102 | 565 | 515 | 482 | 16-25 | 4 | 409 | 513 |
450 | 18 | 114 | 620 | 565 | 532 | 20-25 | 4 | 409 | 513 |
500 | 20 | 127 | 670 | 620 | 585 | 20-25 | 4 | 409 | 513 |
600 | 24 | 154 | 780 | 725 | 685 | 20-30 | 5 | 409 | 513 |
700 | 28 | 165 | 895 |
|
|
| 5 | 409 | 513 |
800 | 32 | 190 | 1010 |
|
|
| 5 | 409 | 563 |
900 | 36 | 203 | 1110 |
|
|
| 5 | 409 | 563 |
1000 | 40 | 216 | 1220 |
|
|
| 5 | 409 | 563 |
1200 | 48 | 254 | 1450 |
|
|
| 5 | 409 | 563 |
